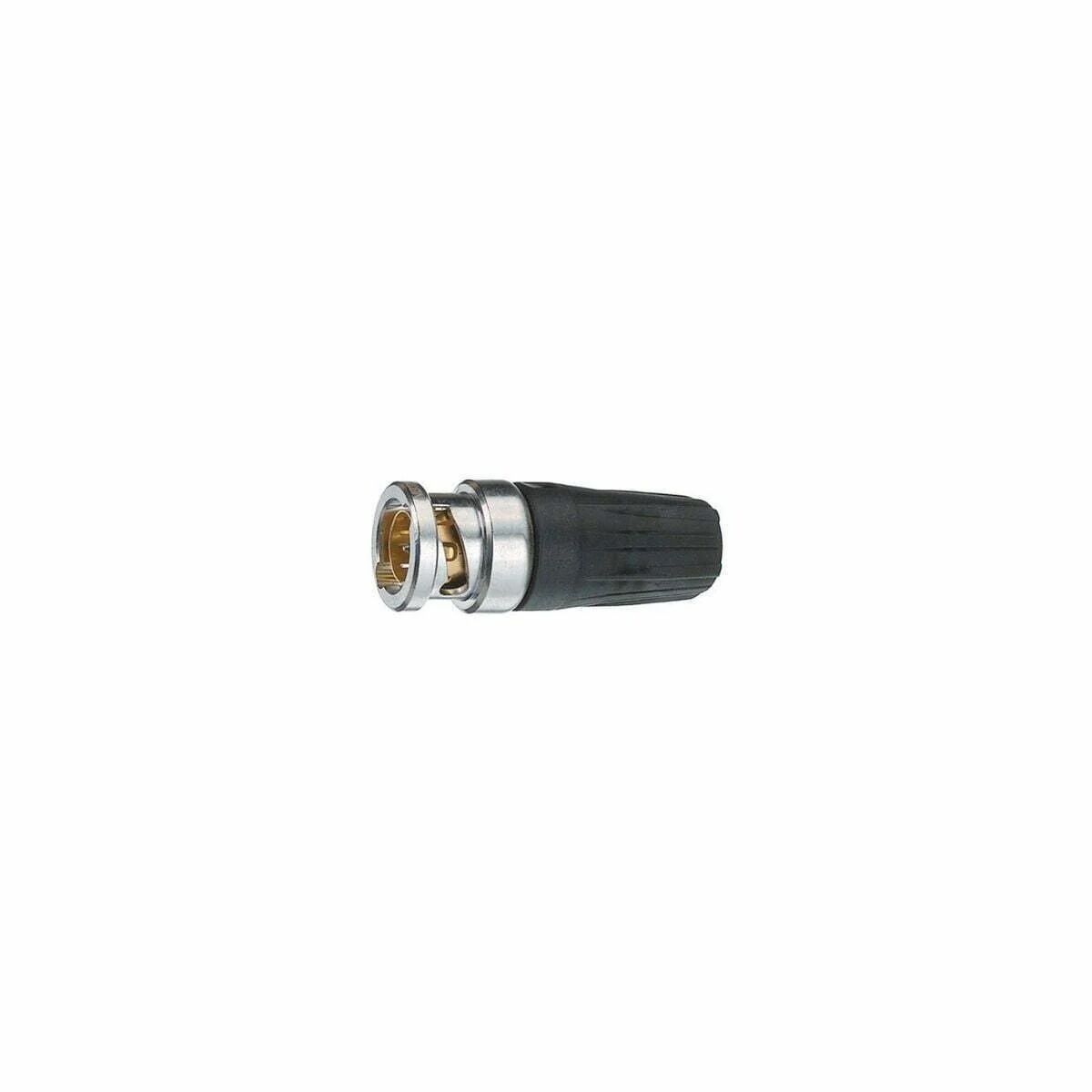

Neutrik NBNC75BWU13 BNC Konnektör
Neutrik NBNC75BWU13 BNC Konnektör
Bağlantı türü BNC 75 Ω
Elektriksel
Kontak direnci ≤ 3 mΩ (iç)
Kontak direnci ≤ 2 mΩ (dış)
Dielektrik gücü 1,5 kVdc
İç direnç 75 Ω
Yalıtım direnci > 5 GΩ
Anma gerilimi <50 V
VSWR ≤1.050 /> 32 dB 1 GHz'e kadar
≤1.065 /> 30 dB 2 GHz'e kadar
≤1.100 /> 26 dB 3 Ghz'e kadar
Mekanik
Kablo OD 7,3 mm
Kablo tutma > 30 N (Merkez)
Kıvrım boyutu 7,36 Hex kıvrım (kalkan) acc. MIL22520 / 5-41 (A)
Kıvrım boyutu (pim) 1,6 Kare kıvrım (pim) acc. IEC 60803 (kalıp adı 2)
Ekleme kuvveti <25 N
Ömür > 1000 çiftleşme döngüsü
Kablo boyutu
Cihaz kilitleniyor Bayonett
Kablo sabitleme Ceket kıvrımı
Malzeme
Kişiler Pirinç (CuZn35Pb2), 0,2 µm AuCo (Merkez kontak)
Ekle PTFE
Kabuk Pirinç (CuZn39Pb3)
Kabuk kaplama Optalloy®
Çevresel
Sıcaklık aralığı -30 ° C ile +85 ° C
Temas kıvrılabilirliği IEC 60803 ve IEC 60352-2 ile uyumludur
