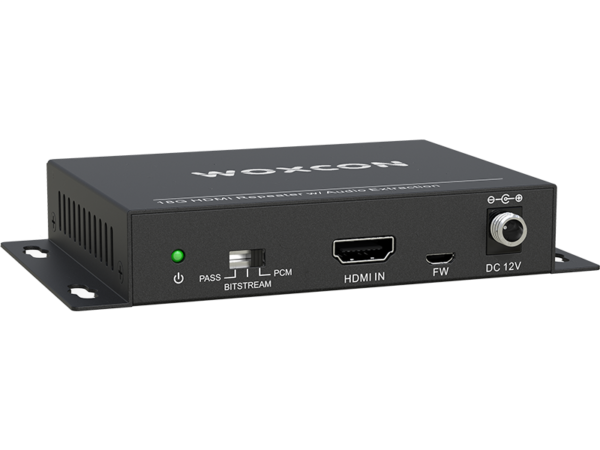

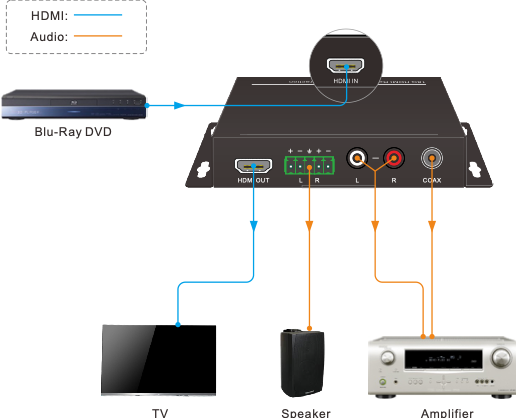

CE-CVAD, 1 HDMI girişi, 1 HDMI çıkışı ve üç tür ses çıkışı olan küçük boyutlu bir HDMI2.0 ses ayrıştırıcıdır. Stereo dengeli L/R ses, analog RCA ve koaksiyel dijital ses çıkış bağlantı noktaları aracılığıyla 4K HDMI sinyalinden ses çıkarmak için tasarlanmıştır.
4K@60Hz/4:4:4 HDR, EDID ve CEC geçişini destekler ve iletim hızı 18 Gbps'ye kadar çıkar. Ayrıca, çeşitli ses işleme cihazlarıyla uyumlu olmak için seçilebilecek üç ses modu vardır.
| Video | |
| Giriş | (1) HDMI |
| Giriş konektörü | (1) 19 pimli A tipi dişi HDMI 2.0, HDCP2.2 |
| Çıktı | (1) HDMI |
| Çıkış konektörü | (1) 19 pimli A tipi dişi HDMI 2.0, HDCP1.4 |
| Ses | |

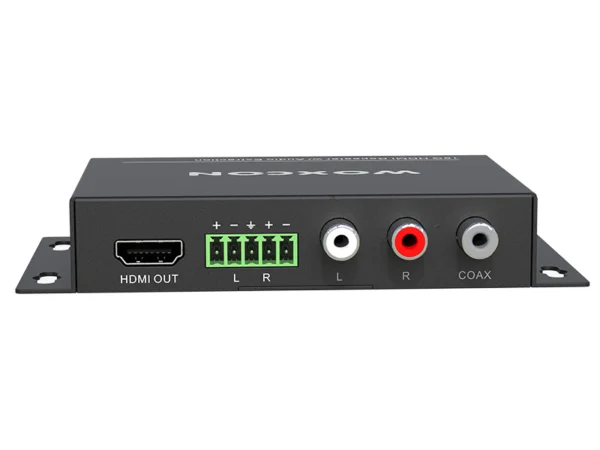

| Çıktı | (1) Stereo dengeli ses Sol/Sağ; (1) Analog ses Sol+Sağ ; (1) COAX |
| Çıkış konektörü | (1) 5-Pinli anka kuşu konektörü; (1) RCA; (1) Koaksiyel ses konektörü |
| Stereo analog ses formatı | PCM |
| koaksiyel dijital ses formatı | LPCM 2CH, Dobly Dijital 2/5.1CH, DTS 2/5.1CH |
| Genel | |
| Maksimum veri hızı | 18Gbit/s |
| Maksimum çözünürlük | 4Kx2K@60Hz 4:4:4 |
| Çalışma Sıcaklığı | -10~ 55°C |
| referans nem | %10 ~ %90 |
| Güç tüketimi | 3 W (Maks) |
| Güç kaynağı | Giriş: 100VAC~240VAC, 50/60Hz; Çıkış: 12VDC 1A |
| Boyut (G*Y*D) | 129 mm x 21,5 mm x77 mm |
| Net ağırlığı | 244g |
