Bağlantılar

Toplam Video Girişi

8

Toplam Çıkış

12

Toplam Aux Çıkışı

1

SDI Hızları

1.5G, 3G, 6G, 12G.

Toplam Ses Girişi

2 x XLR. 1 x Mikrofon

Toplam Ses Çıkışı

1 x Kulaklık

SDI Video Girişleri

8 x 10-bit HD/UHD arasında değişebilen. 2 kanal gömülü ses.

HDMI Video Girişleri

Yok

Referans Girişleri

Tri-Sync ya da Black Burst.

Video Girişi Yeniden Senkronlayıcı

Tüm 8 girişte mevcuttur.

Kare hızı ve format dönüştürücüler

Tüm 8 girişte vardır.

SDI Program Çıkışları

9 x 10-bit HD/UHD arasında değişebilir

SDI Ses Çıkışları

SDI çıkışına 2 kanal gömülü.

Çoklu Görüntü İzleme

1

Çoklu Görüntü Videosu

1 x SDI ve 1 x HDMI.

Standartlar

SD Video Standartları

Yok

HD Video Standartları

720p50, 720p59.94
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94
1080i50, 1080i59.94

Ultra HD Video Standartları

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p50, 2160p59.94

SDI Uyumu

292M ve 424M, 2081, 2082.

Video Örnekleme

4:2:2 10-bit

Renk Keskinliği

4:2:2 10-bit

Renk Düzeni

4:2:2 YUV

Bilgisayarlar için Giriş Çözünürlükleri

720p50, 720p59.94
1080p23.98, 1080p24, 1080p25, 1080p29.97,1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

Renk Düzeni Dönüşümü

Yok

İşleme Gecikmesi

6 Hat.

Ses Mikseri

12 giriş x 2 kanallı mikser.
Her bir kanal için Açma/Kapama/Video Takipli Ses özelliği ve her bir kanal için ayrı gain kontrolü vardır.
Seviye ve Peak göstergeleri. Ayrıca yeni Fairlight audio geliştirmeleri: Kompresör, Gate, Limitör, 6 bant parametrik EQ Yalnızca XLR girişlerinde Delay hattı ve Stereo Sintisayzır
Ana gain kontrolü Program, Talkback ve Sidetone (kendi sesiniz) için münferit miksli, kulaklık çıkışı seviye kontrolü.

Ürün Özellikleri

Upstream Keyer’ler

1 adet Chroma/Linear/Luma key ile

Downstream Keyer’ler

2

Chroma Keyer’ler

1

Linear/Luma Keyer’ler

3

Talkback Desteği

Dahili, havacılık tarzı kulaklıkları kullanır.

Mix Minus Desteği

Evet, 8 kamera PGM çıkışlarında.

Geçiş Keyer’i (Stinger/DVE)

Stinger ve DVE.

Toplam Katman Sayısı

5

Desen (Pattern) Üreteçleri

2

Renk Üreteçleri

2

3D Çerçeve ve Gölge Düşürme ile DVE

1

Ara-yüz

1366 x 768 asgari monitör çözünürlüğü.

Pencere Sayısı

1 x 10

Yönlendirilebilir Pencereler

Program ve Ön-izleme için, 8 yönlendirilebilir ve 2 sabit.

Tally

Program için kırmızı ve ön-izlemeyi belirtmek için yeşil.

Tally Çıkışı

SDI üzerinden gömülü Blackmagic Design GPI ve Tally Arayüzü ürününe Ethernet bağlantısıyla ekli. (Dahil değildir)

Pencere Kaynak Etiketleri

Evet.

Çoklu Görüntüleme Deneti̇mi̇

Çoklu Görüntü İzleme

1 x 10 Görüntü.

Çoklu Görüntü Video Standardı

HD/Ultra HD.

Medya Oynaticilar

Medya Oynatıcıları

2, kalıcı flash bellek ile.

Medya Havuzu Sabit Görüntü Kapasitesi

Fill ve Key ile 20

Medya Havuzu Sabit Görüntü Formatı

PNG, TGA, BMP, GIF, JPEG ve TIFF.

Kanallar

Her bir Medya Oynatıcı için Fill ve key.

Medya Havuzu Klip Kapasitesi

fill ve key ile 2. Paylaşımlı havuz

Medya Havuzu Klip Dosya Formatı

TGA Sıralaması.

720 HD'de Medya Oynatıcı Klip Uzunluğu

1440 kare

1080 HD'de Medya Oynatıcı Klip Uzunluğu

360 kare

Ultra HD'de Medya Oynatıcı Klip Uzunluğu

90 kare

Medya Havuzu Ses Dosya Formatı

WAV, MP3 ve AIFF.

Kontrol

Kontrol Paneli

Kamera kontrol ile dahili. Yazılım paneli dahildir. Opsiyonel yayın panelini destekler.

Kontrol Panel Uyumluluğu

ATEM Software Control Panel’i dahildir. ATEM 1 M/E Broadcast Panel ve ATEM 2 M/E Broadcast Panel ile de uyumlu.

Kontrol Paneli Dahildir.

ATEM Software Control Panel; mac OS Sierra 10.12 ya da macOS High Sierra 10.13 veya üzeri ve Windows 8.1 64-bit veya Windows 10 64-bit için ücretsiz olarak dahildir.

Yazılım

Yazılım Güncellemeleri

Doğrudan macOS veya Windows bilgisayarlarına bağlantılı olarak USB bağlantısının kullanılması. ATEM Switcher Utility dahildir.

Kurulum

ATEM Software Control Panel aracılığıyla kurulumunu yapın, buna ATEM kasa IP adresi dahil değildir, bunun kurulumu, kasaya USB aracılığıyla bağlı olan ATEM Switcher Yardımcı Uygulaması ile yapılır.

Güç Gereksinimleri

Güç Kaynağı

1 x Dahili 110 - 240V AC.
4 pim 12V DC

Güç Kullanımı

70W

Fiziksel Özellikler

Çevresel Özellikler

Çalışma Ortamı Sıcaklığı:

5° C ila 40° C

Saklama Sıcaklığı:

-20° ila 60°C (-4° ila 140°F)

Bağıl Nem:

%0 ila %90 yoğuşmasız

Kutu İçeriği

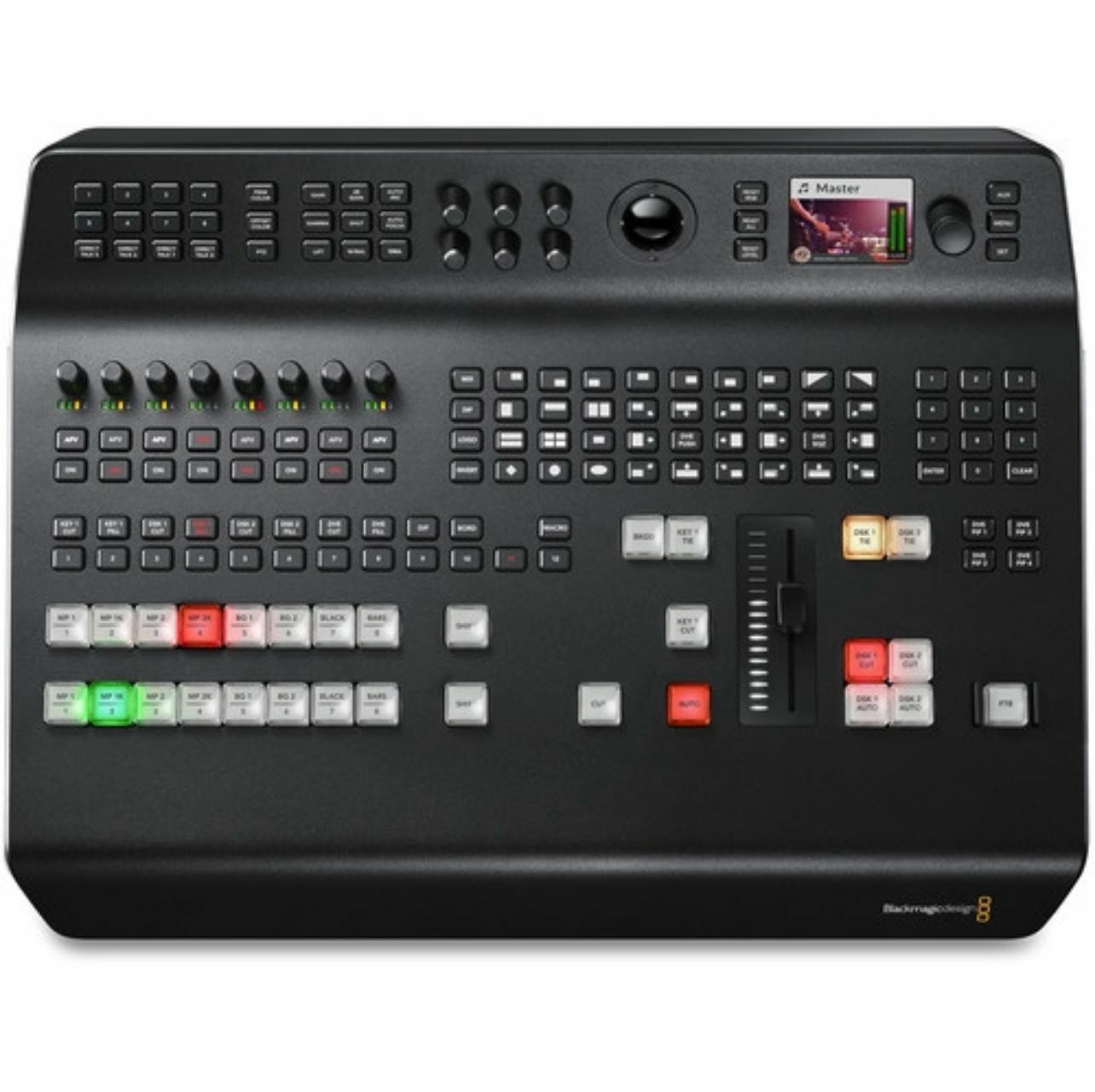

ATEM Television Studio Pro 4K

SD kartta yazılım ve kullanım kılavuzu

Garanti

24 Ay Sınırlı Üretici Garantisi.
