Blackmagicdesign ATEM 2 M/E Constellation 4K

Toplam Video Girişi

20

Toplam Video Çıkışı

12

SDI Hızları

1.5G, 3G, 6G, 12G

Toplam Ses Girişi

2 adet dengeli 1/4 inç jak,
1 adet 5 pimli XLR Talkback.

Toplam Ses Çıkışı

1 adet 5 pimli XLR Talkback.

SDI Ses Girişleri

16 Kanal gömülü ses, tüm SDI girişlerinde.

SDI Ses Çıkışları

16 Kanal gömülü ses, tüm SDI çıkışlarında.

Zaman Kodu Bağlantıları

Yok

Referans Girişi

Tri-Sync ya da Black Burst.

Video Girişi Yeniden Senkronizasyonu

20 girişin hepsinde.

Kare Hızı ve Format Dönüştürücüleri

20 girişin hepsinde.

SDI Aux Çıkışları

12 SDI çıkışının herhangi biri.

SDI Önizleme Çıkışı

12 SDI çıkışının herhangi biri.

SDI Önizleme Çıkışı

12 SDI çıkışının herhangi biri.

Alt Format Dönüşümlü SDI Program Çıkışı

1

Webcam Çıkışı

1 adet USB-C, PGM kare hızında 720p veya 1080p’yi destekler.

Toplam Çoklu Görüntüleyici

2 adet 12G-SDI

Kontrol Panel Bağlantısı

Ethernet. Panel ile kasa arasında doğrudan ya da ağ üzerinden bağlantı.

Dahili Zaman Kodu Üreteci

Var

Talkback

RJ45, üçüncü parti talkback sistemleri için.

Tally Çıkışı

Ethernet bağlantısı üzerinden Blackmagic Design GPI ve Tally Arayüzüne eklenir. (Dahil değildir).

Ethernet

10/100/1000 BASE-T’yi destekler.

Bilgisayar Arabirimi

1 adet USB-C, USB 2.0’ı destekler.

SD Video Standartları

Yok

HD Video Standartları

720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
1080p50, 1080p59.94, 1080p60.

Ultra HD Video Formatları

2160p23.98, 2160p24, 2160p25, 2160p29.97.
2160p30, 2160p50, 2160p59.94, 2160p60.

SDI Uyumluluğu

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M seviye A ve B.
SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 ve SMPTE 2082‑10.

Video Örnekleme

4:2:2

Renk Hassasiyeti

10-bit.

Renk Alanı

REC 709, REC 2020

SDI Otomatik Algılama

1,5G-SDI, A seviye veya B seviye 3G-SDI, 6G-SDI ve 12G-SDI arasından otomatik tespit eder.

Upstream Keyer Sayısı

8

Downstream Keyer Sayısı

2

Gelişmiş Chroma Keyer Sayısı

8

SuperSource

1

DVEs

2

Linear/Luma Keyer Sayısı

11

Geçiş Keyer’i (Stinger/DVE)

2 Stinger, 2 DVE.

Toplam Katman Sayısı

15

Desen Üreteci Sayısı

11

Renk Üreteci Sayısı

2

Kontrol Panel

Ön panelden yedek görüntü miksajı, yazılım veya isteğe bağlı donanım paneli.

Yönlendirilebilir Pencereler

32

Pencere Kaynak Etiketleri

Var

Tally

Program için kırmızı ve önizleme göstergesi için yeşil.

Talkback Desteği

Var

Mix Minus (Kulaklıktaki kendi sesinizin kontrolü) Desteği

Var

Çoklu Görüntü

2 adet çoklu görüntüleyici; 16, 13, 10, 7 veya 4 görünüm için yapılandırılabilir. Program, Önizleme, Girişler, Medya Oynatıcılar, Key Maskeleri ve Temiz Sinyal’in görüntülenmesine sahiptir ve etiketler ile ses göstergeleri isteğe göre açılabilir.

Çoklu Görüntü Video Formatı

HD veya Ultra HD

Medya Oynatıcı Sayısı

2

Kanallar

Her bir medya oynatıcı için fill ve key sayısı.

Medya Havuzu Sabit Görüntü Kapasitesi

40

Medya Havuzu Klip Kapasitesi

2 x 2160p60’a kadar.

720 HD’de Medya Oynatıcı Klip Uzunluğu

3200 kare

1080 HD’de Medya Havuzu Klip Uzunluğu

1600 kare

2160 UHD’de Medya Oynatıcı Klip Süresi

400 kare

Medya Havuzu Sabit Görüntü Formatı

PNG, TGA, BMP, GIF, JPEG ve TIFF.

Medya Havuzu Video Dosyası Formatı

TGA Sekansı.

Medya Havuzu Ses Dosyası Formatı

WAV, MP3 ve AIFF.

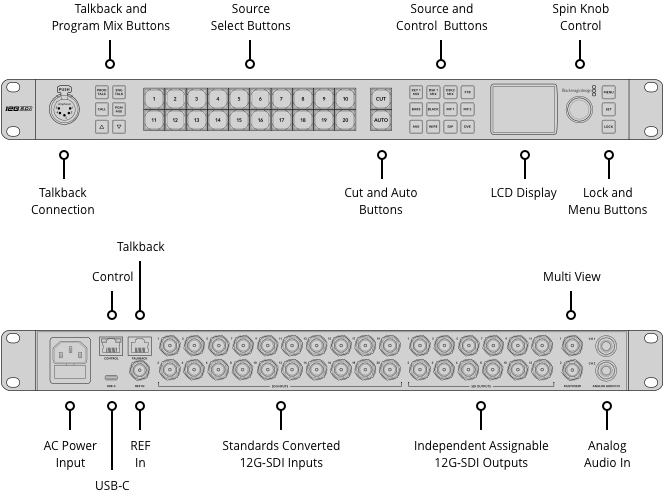

Ön panel

Video için dahili 2,2 inçlik LCD ekran, kurulum ve yedek görüntü miksajı için 22 adet LED buton, 8 kaynak butonu, 4 geçiş butonu, 6 adet talkback seçim ve miksaj butonu, menü kontrol düğmesi ve kaydetmek için seçme butonu, ön paneli kilitleme butonu.

İşlem Gecikmesi

< 10 satır.

Ses Mikseri

48 Kanal mikser

Seçilebilir Açık/Kapalı/Video-Takipli-Ses

Seviye ve Pik göstergeleri.

Ana kazanç kontrolü.

6 bant parametrik EQ ve Genişletici, Geçit, Sıkıştırıcı ve Sınırlayıcı dahil olmak üzere Dinamik efektler.

Alt Formata Dönüşüm

1 adet HD formata düşürme seçenekli çıkış.

Cihazla Gelen Kontrol Paneli

Mac 13.0 Ventura, Mac 14.0 Sonoma veya sonrası ve Windows 10 ve 11 için ATEM Software Control ücretsiz olarak dahil edilmiştir.

Yazılım Güncellemeleri

Mac OS veya Windows bilgisayarlara doğrudan bağlı USB veya Ethernet bağlantısını kullanarak. ATEM Setup Yardımcı Yazılımı dahildir.

Yapılandırma

ATEM kasa IP adresinin haricindeki kurulumu, ATEM Software Control Panel üzerinden yapın. ATEM kasa IP adresinin kurulumu, kasaya USB aracılığıyla bağlanan ATEM Setup yardımcı yazılımıyla yapılır.

Mac 13.0 Ventura,
Mac 14.0 Sonoma ya da üzeri.

Windows 10 ve 11.

Güç Kaynağı

1 adet Dahili 100 - 240V AC.

Güç Kullanımı

140 W

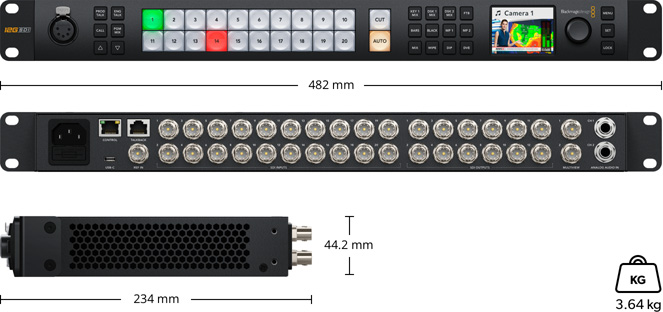

Fiziksel Kurulum

1 Raf Birimi Boyunda.

Çalışma Ortamı Sıcaklığı

0° ila 40°C (32° ila 104°F)

Saklama Ortamı Sıcaklığı

-20° ila 60°C (-4° ila 140°F)

Bağıl Nem

%0 ila %90 yoğuşmasız
